Уголок неравнополочный в Алматы

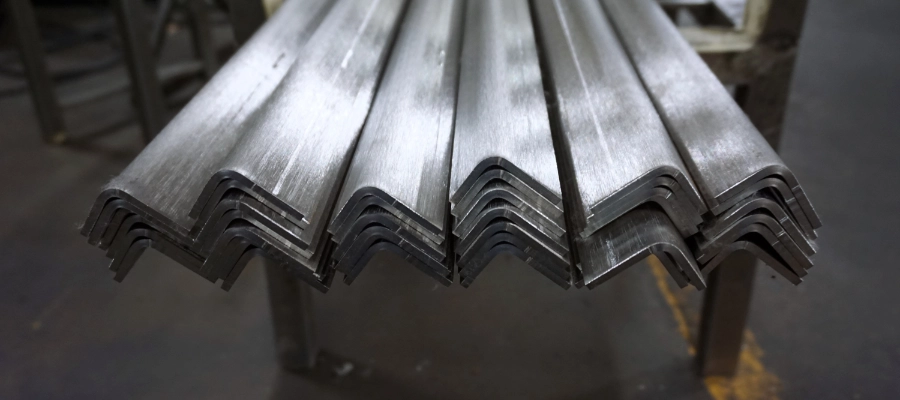

Неравнополочный уголок — г-образный металлопрофиль, у которого в поперечном сечении полки различаются по ширине. Асимметрия влияет на прочностные характеристики и особенности применения этого вида угловой стали.

Техническое описание

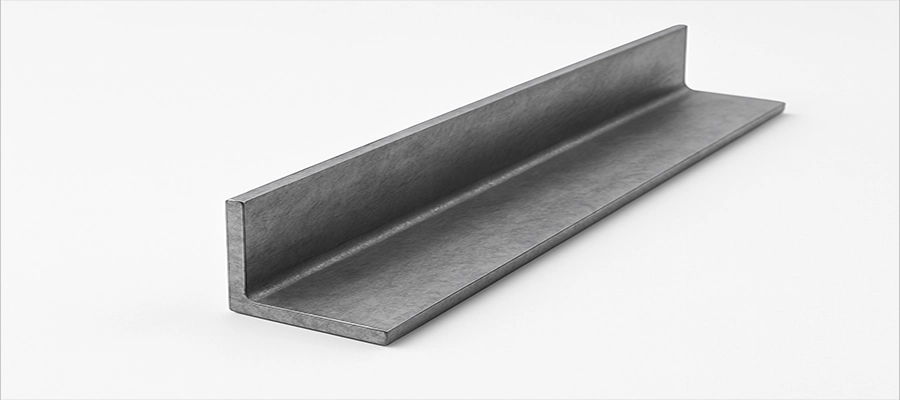

Неравполочоный или неравнобокий уголок в разрезе представляет букву «Г», у которой одна полка длиннее, а другая короче. Помимо ширины полок, важными геометрическими параметрами являются толщина полки и радиусы внутреннего и внешнего закругления, которые снижают концентрацию напряжений в углах профиля.

Неравнобокая форма сечения влияет на моменты инерции и моменты сопротивления относительно главных осей:

• Вдоль длинной полки момент инерции и момент сопротивления больше, что увеличивает устойчивость к нагрузкам в направлении длинной полки;
• Вдоль меньшей полки момент инерции и момент сопротивления снижается.

Ассиметричная форма позволяет профилю эффективнее воспринимать и распределять нагрузки, действующими в одной из плоскостей, что важно, если необходимо усиление только в одной плоскости. Это оптимизирует металлоемкость конструкции.

Способы производства угловой неравнополочной стали

Есть две основные технологии для производства уголков с разными полками:

Горячекатаный по ГОСТ 8510-86.

При горячей прокатке нагретый до 1100-1250 градусов слябы прокатывают через систему валков и обжимают до г-образной формы. В результате получают прокат с более высокой прочностью и более монолитной структурой, так как нет шва. Есть два класса точности:

• А - высокая точность;
• В - обычная точность.

Гнутый по ГОСТ 19772-93.

Штрипс последовательно сгибают до 90 градусов, пропуская через серию валков. Процесс происходит без нагрева заготовки. В результате размеры проката получаются более точными, но прочностные характеристики уступают горячекатаным аналогам. Для гнутых установлено 3 класса точности:

• А - высокая точность;
• Б - повышенная точность;
• В - обычная точность.

Размеры и вес неравнополочных уголков

Сортамент размеров зафиксирован в ГОСТах.

Горячекатаная угловая сталь предназначена для несущих конструкций, поэтому ГОСТ 8510-86 содержит крупные и толстостенные профили. Размеры больше полки от 25 до 200 мм, меньшей – от 16 до 125 мм, толщины от 3 до 16 мм. Ходовые размеры: 40х25х4, 63х40х5, 100х63х8, 125х80х10 и 200х125х12.

Для гнутого проката характерны меньшие размеры и толщины. Например, большая полка от 32 до 120 мм, меньшая от 25 до 95 мм, толщины от 2 до 8 мм. Ходовые размеры: 40х25х2, 50х32х3, 100х80х6

На теоретический вес 1 погонного метра неравнополочного уголка влияют:

• Ширина большей полки, ширина меньшей полки, толщина и высота;
• Площадь поперечного сечения;
• Радиусы закруглений.

Вес рассчитывают по формуле M=S⋅ρ, где M – масса 1 метра, S – площадь поперечного сечения, а ρ – плотность стали (стандартное значение 7850 кг/м³). Для ходовых размеров по ГОСТ 8510-86 есть таблица с теоретическим весом 1 погонного метра

Где целесообразно использовать неравнополочные стальные уголки?

Угловые профили с разными полками нужны для оптимизации несущей способности при ассиметричных нагрузках, для снижения металлоемкости конструкции, где основная нагрузка приходится на одну из плоскостей и для проектирования сложных узлов и примыканий, если нужен зазор или наоборот более плотное прилегание. При проектировании составных сечений, неравнополочные уголки дают возможность размещать центр тяжести и радиус инерции в нужном положении.

Примеры применения в инженерных конструкциях:

• В легких и средних фермах. В раскосах и стойках изгибающий момент действует только в одной плоскости, поэтому там размещают большую полку уголка для восприятия изгиба, меньшая полка обеспечивает общую жесткость элемента;
• Конструкции, где изгиб с кручением только в одной плоскости. Например, прогоны, держащие профлист;
• Усиление проемов. Большую полку располагают вертикально в дверных, оконных и технологичных проемах стен, чтобы она перенимала основную изгибающую нагрузку от веса перекрытия или кладки. Меньшая сторона служит опорой.

Чтобы выбрать размер стальной перемычки для оконного проема шириной 2,5 метра в несущей кирпичной стене толщиной 380 мм необходимо:

1. Рассчитать изгибающую нагрузку, которая действую в вертикальной плоскости;
2. Вычислить момент сопротивления и момент инерции для обеспечения прочности и ограничения прогиба перемычки;
3. Затем в ГОСТах подбирают нужный размер уголка, который удовлетворял бы требованиям по моменту инерции, но при этом не был слишком широким и тяжелым. Равнополочный уголок в этой ситуации будет увеличивать вес и стоимость конструкции, так как вторая полка не несет значимой силовой функции;
4. По расчетам подойдет профиль 125х80х8 по ГОСТ 8510-86. Момент инерции больше стороны достаточен для восприятия вертикальной нагрузки, а меньшая обеспечивает необходимую опору для кирпичной кладки, при этом вес такого уголка будет на 15-20% меньше, чем у равнополочного уголка с аналогичной несущей способностью в вертикальной плоскости.

РостМеталл Групп оказывает услуги оптовых поставок металлопроката. Купить уголок неравнополочный можно по ценам от 4200000 тенге за тонну. На конечную стоимость влияет объем поставки и удаленность региона доставки. Привезем сертифицированный прокат и предоставим все необходимые документы.
