Наименование | ГОСТ/ТУ | Ширина | Длина | Толщина | |
Медная шина ШМТ 10х100х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина100 | Длина2000 | Толщина10 | |
Медная шина ШМТ 5х30х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина5 | |
Медная шина ШМТ 5х50х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина50 | Длина2000 | Толщина5 | |
Медная шина ШМТ 5х40х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина40 | Длина2000 | Толщина5 | |
Медная шина ШМТ 5х25х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина25 | Длина2000 | Толщина5 | |
Медная шина ШМТ 4х40х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина40 | Длина2000 | Толщина4 | |
Медная шина ШМТ 4х30х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина4 | |
Медная шина ШМТ 3х10х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина10 | Длина2000 | Толщина3 | |
Медная шина ШМТ 3х15х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина15 | Длина2000 | Толщина3 | |
Медная шина ШМТ 3х25х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина25 | Длина2000 | Толщина3 | |
Медная шина ШМТ 3х30х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина3 | |
Медная шина ШМТ 3х20х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина20 | Длина2000 | Толщина3 | |
Медная шина ШММ 10х100х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина100 | Длина2000 | Толщина10 | |
Медная шина ШММ 5х30х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина5 | |
Медная шина ШММ 5х50х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина50 | Длина2000 | Толщина5 | |
Медная шина ШММ 5х40х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина40 | Длина2000 | Толщина5 | |
Медная шина ШММ 5х25х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина25 | Длина2000 | Толщина5 | |
Медная шина ШММ 4х40х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина40 | Длина2000 | Толщина4 | |
Медная шина ШММ 4х30х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина4 | |
Медная шина ШММ 3х10х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина10 | Длина2000 | Толщина3 | |
Медная шина ШММ 3х15х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина15 | Длина2000 | Толщина3 | |
Медная шина ШММ 3х25х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина25 | Длина2000 | Толщина3 | |
Медная шина ШММ 3х30х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина3 | |
Медная шина ШММ 3х20х2000 мм М3 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина20 | Длина2000 | Толщина3 | |
Медная шина ШМТ 10х100х2000 мм М1 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина100 | Длина2000 | Толщина10 | |
Медная шина ШМТ 5х30х2000 мм М1 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина30 | Длина2000 | Толщина5 | |
Медная шина ШМТ 5х50х2000 мм М1 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина50 | Длина2000 | Толщина5 | |
Медная шина ШМТ 5х40х2000 мм М1 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина40 | Длина2000 | Толщина5 | |
Медная шина ШМТ 5х25х2000 мм М2 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина25 | Длина2000 | Толщина5 | |
Медная шина ШМТ 4х40х2000 мм М2 ТУ 48-21-164-85 | ГОСТ/ТУТУ 48-21-164-85 | Ширина40 | Длина2000 | Толщина4 |

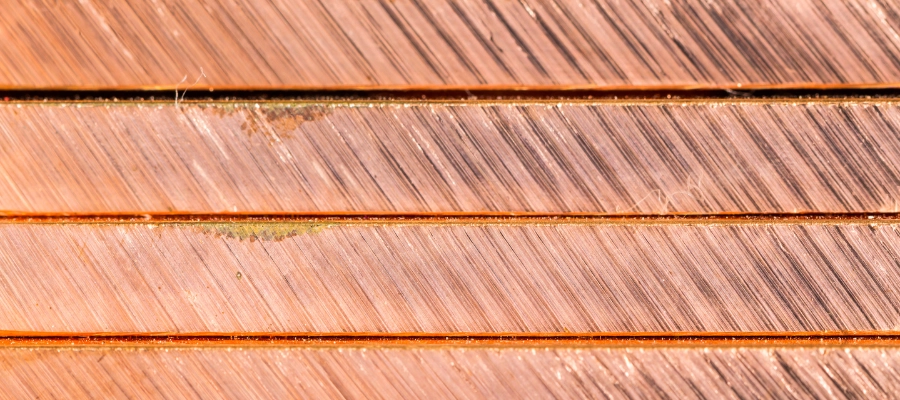

Медная шина – вид плоского цветного проката. Представляет длинномерное изделие в форме прямоугольника (еще называют лентой или полосой). является основой контактного соединения в энергетике и радиоэлектронике. Энергосистема обеспечивает эффективную передачу тока и минимизацию потерь энергии. Изготавливается по ГОСТ 434-78 из чистой меди (99,90%) с небольшими добавками других элементов. Пластина устойчива к деформациям, но с алюминием есть риск потери контактной связи и антикоррозийных свойств. Отличается:
Полуфабрикат делают из сортового подката, катанки, слитков или лома марок М00, М0, М1. Медь расплавляют и легируют цинком, железом, висмутом, кадмием, свинцом. Чтобы придать товару нужную форму, сплав прокатают холодным методом и подвергают волочению. Готовую продукцию обрабатывают в зависимости от цели:
Поверхность заготовок должна быть ровной, гладкой и чистой. Допускается локальное присутствие окислов, побежалости и следов смазки. Дефекты, превышающие двойные предельные отклонения при контрольной очистке, считаются браком. Шины медные в обязательном порядке имеют скруглённые углы.
Форма поставки:
Марка |
Пластичность материала |
Особенности |
ШММ |
Мягкие |
Высокая эластичность позволяет изготавливать системы со сложной конфигурацией |
Твёрдые |
Оптимальная прочность, высокая степень износостойкости, средняя проводимость |
|
ШМТВ |
Твердые из бескислородной меди |
Выдерживают нагрузки на изгиб без трещин или расслоений |
Расшифровка, например, ШММ 50х5 или ШМТ 100х10:
Расчетная электрическая нагрузка на токоведущее изделие зависят от ширины и толщины её поперечного сечения:
Вес зависит от габаритных размеров. Например, вес одного погонного метра электротехнической шины 20х3 мм – 0,53 кг, 40х4 мм – 1,43 кг, 40х5 мм – 1,78 кг, 120х10 мм – 10,69 кг.
Для надежности электроэнергетической системы важно выбрать правильные размеры медной пластины. Этот процесс требует учета множества факторов:
Цена на электротехническую шину зависит от её размеров и сплава изготовления.
Группы электропроводящих элементов в зависимости от их конструкции и функционального назначения:
Точное определение требований к токопроводимости, допустимой нагрузке и стойкости к коррозии – ключевой этап в процессе интеграции медных шин в электроэнергетическую систему
Первостепенной характеристикой является электропроводность, выраженная в плотности тока, которую шина способна переносить без избыточного нагрева. Эффективное распределение тепла по пластине предотвращает перегрев и обеспечивает стабильность работы системы даже при высоких нагрузках.
Устойчивость к высоким температурам определяет способность медных шин сохранять свои характеристики при значительных тепловых нагрузках. Это свойство актуально в условиях повышенного электрического потребления.
Сбалансированное сочетание:
Поддерживает высокий уровень электропередачи, обеспечивая устойчивость системы в различных условиях эксплуатации.

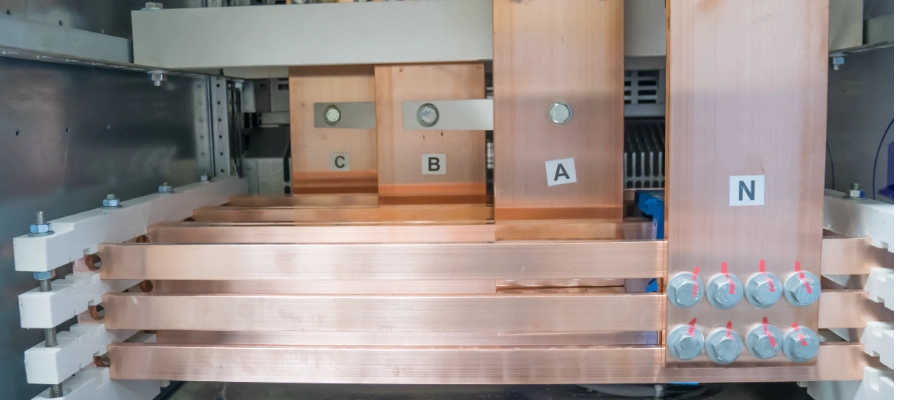

Медные шины очень эластичные: их можно согнуть на 90 градусов без ухудшения свойств. В итоге, распределительные и силовые установки выглядят более аккуратно, занимают меньше места, чем провода.
Активно используются в электронике и измерительных приборах, где необходима высокая точность измерений, надежное соединение.
Компания Ростметалл реализует электротехническую продукцию всех типоразмеров, включая медные наконечники. Предоставляем:
